產品分類：斜掛輪椅升降平臺

產品簡介：熱線：15621882377 熱線：15621882377 熱線：15621882377 斜掛式輪椅升降平臺適用于建筑中有樓梯卻無空間或無法安裝垂直升降設備的場所，是上下樓梯代步的理想選擇。其優點是安全可靠，操

立即咨詢

產品詳情

熱線：15621882377

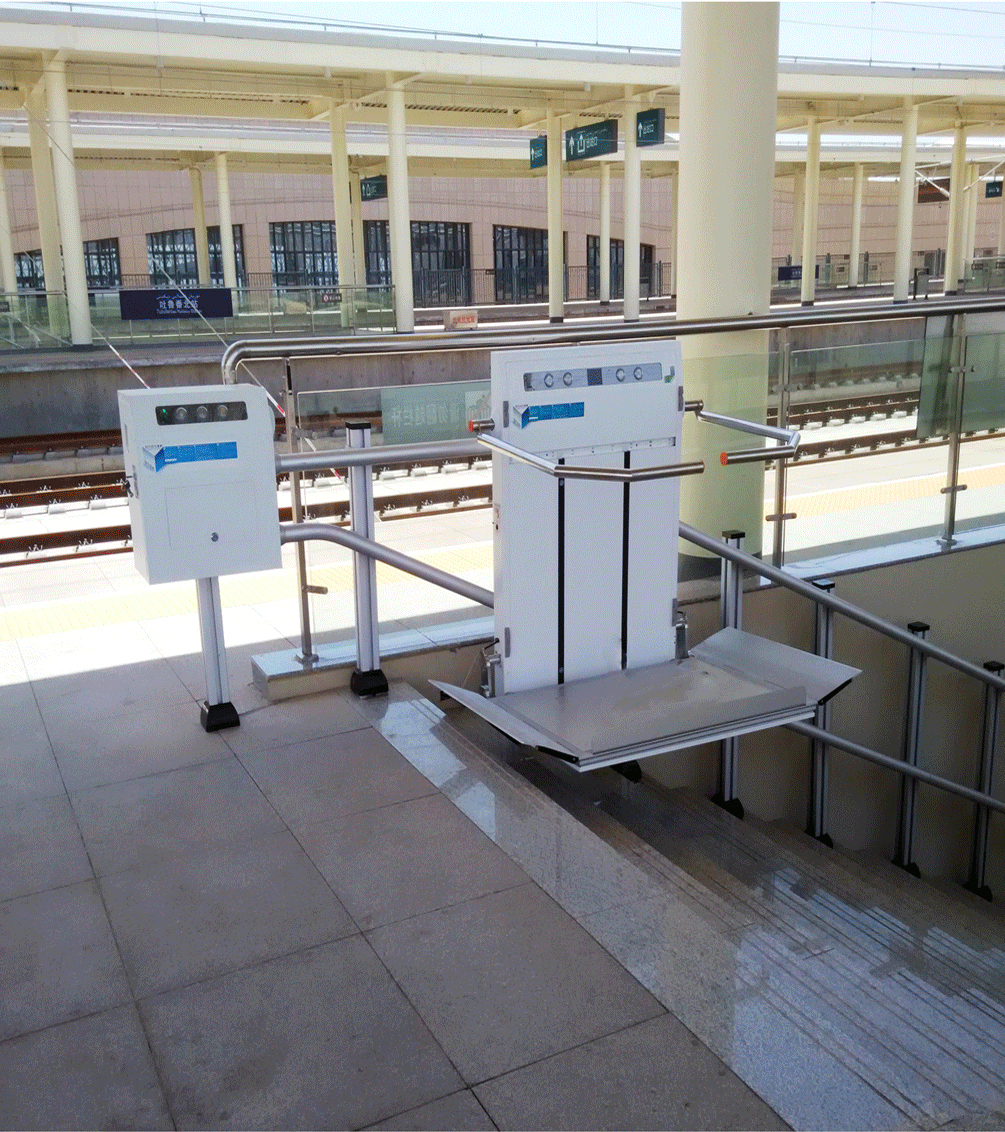

斜掛升降平臺

熱線：15621882377

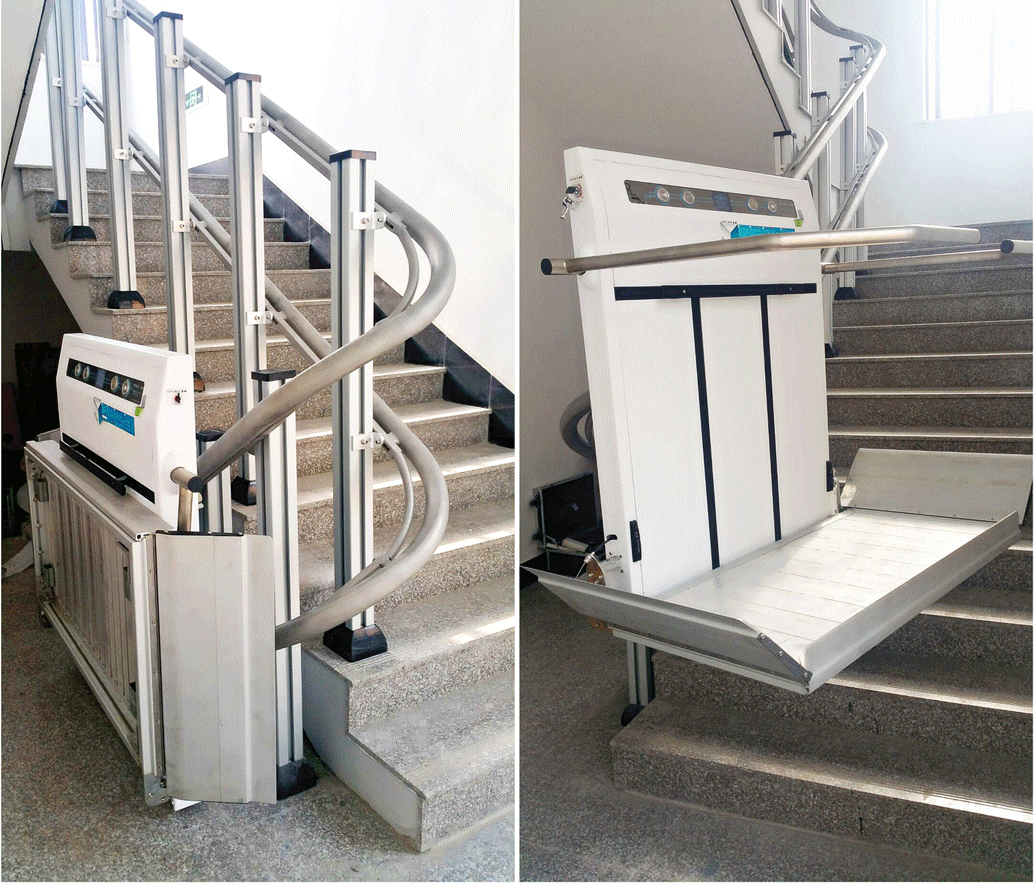

斜掛升降平臺
斜掛式輪椅升降平臺適用于建筑中有樓梯卻無空間或無法安裝垂直升降設備的場所，是上下樓梯代步的理想選擇。其優點是安全可靠，操作簡單，運行平穩，系統穩定。設備繩球鏈驅動結構或齒條驅動，利用滾輪或齒條帶動平臺做沿導軌的平行運動。

平臺作為設備運載體,集合了多種人性化設計.擁有全方位的預警防護。
功能、配置描述
Ø 全自動折疊系統，任何形變運行過程無需人為干預。

Ø 全智能形態判斷，平臺在任何情況下都能確認自身狀態，并進行變形。

Ø 防撞功能，護欄可自動檢測位移并暫停設備運行以保證乘客安全。

Ø 內附蓄電池供電，保證設備在無外部電力的情況下亦可進行折疊操作。

Ø 可外力控制式自動板，在無電源情況下可任意變形。

Ø 有多種操作模式可切換，針對不同場所可進行不同操作的設定。

Ø 帶有急停按鍵，在運行狀態下按下急停按鍵后設備立即剎車。

Ø 帶有求助警鈴鍵，任意時刻可以按求助警鈴呼叫操作人員。

Ø 所有指令均通過無線傳輸，外部無接線。

Ø 帶有全功能操作指示液晶屏。

Ø 帶導紋防滑底板

平臺技術參數表

平臺載重	250kg	平臺自重	≈45 kg
操作面尺寸	680mm*60mm (長高)	平臺載人尺寸	1100mm*700mm(長寬)
側翻板尺寸	885mm*260mm（長寬）	側翻板可翻角度	-30°~ +60°
護欄高度	945mm	按鈕高度	1088mm
設備厚度	含立柱 450mm±3mm	平臺折疊厚度	323mm±1mm
內部電壓	最高 DC 25.2V 安全電壓	蓄電池容量	24V10AH
使用頻率	＜40/s	充電電壓	DC 25.6V 安全電壓
按鍵響應	＜0.2S	按鍵延時	＞0.5s

平臺材料、工藝表

平臺外殼	白色噴塑+亞光貼膜	平臺踏板	鋁合金型材噴砂氧化
操作面板	電鍍亞克力	操作按鈕	不銹鋼鏡面

側板封條	鋁合金	側板拉桿	不銹鋼鏡面+橡膠片
自動護欄	不銹鋼拉絲	地板	鋁合金型材

平臺主要配置表

配件名稱	型號、說明	產地	制造商

蓄電池	24V10AH	杭州	杭州華威
鋁型材	/	江蘇蘇州	蘇州銀奕達
控制板	UPSAFE_XYL9 系列	廣東廣州	廣州嘉立創

定位傳感器	90316	比利時	MELEXIS

無線模塊	SM50	上海	上海桑博電子

按鍵	R30 圓薄型	江蘇南通	南通步高

機箱是整個控制中樞,集合了多種智能化設計.提供動力以及整體控制。

功能、配置描述
Ø 正反向無極變速，緩啟動軟制動，變頻控制。

Ø 啟停、過彎變速，智能變速。

Ø 自動尋層，最大支持 4 層站

Ø 帶有呼叫、急停、求助按鈕

Ø 帶有電源、超載、故障指示燈，警告信息指示燈以及運行時按鍵閃爍指示。

Ø 內部手動上下調試按鈕。

Ø 故障、狀態、命令號顯示功能

Ø 消防、PC 通信接口

Ø 配合停層輸入端口

動力箱技術參數表

機箱尺寸	500mm323mm553mm	操作界面尺寸	331mm *60mm（長寬）
	(長寬高)
按鈕高度	490mm
電機功率	1.5kw	速比	≤150：1
曳引齒點	7	精度計數點	38
運行速度	0.06~0.15 m /s	充電點數	1
驅動器功率	1.5kw	控制電壓	DC 24V、5V
驅動電壓	220V 50HZ	UPS 電量（如有）	3kv10ah
急停響應	＜0.5s	通訊頻率	9600k hz

動力箱材料、工藝表

機箱外殼	白色噴塑+亞光貼膜	操作按鈕	不銹鋼鏡面
操作面板	電鍍亞克力	門拉手	/

動力箱主要配件表

配件名稱	型號、說明	產地	制造商

驅動器	VDF-B	中國臺灣	中達電通
電機	YS90L-4-1.5kwB14	中國浙江	嵊州信威
曳引輪	SLL-32	山東	濟南超易達
控制板	JY_MIOC09	山東	濟南超易達

無線模塊	SM50 系列	上海	上海桑博電子

按鍵	R30 圓薄型	江蘇南通	南通步高
鑰匙開關	多種	浙江金華	溫州金宏

充電器	25.2/4a	浙江上海	上海行晨電磁

導軌用于支撐平臺并導向全程方向作用，為整體模塊化設計，安裝簡單，易于調整。

功能、配置描述
Ø 導軌安全封閉，放置異物阻礙導軌內運動部件正常運行

Ø 繩輪鏈滾動受力

Ø 精確停位點

Ø 極限點位設定

Ø 內部安全電壓充電

Ø 下導軌開槽設計，上導軌可直接用作扶手使用

Ø 無平衡桿設計，導軌整體無多余輔助導軌

導軌技術參數表

立柱高度	根據現場實際情況(長寬高)	導軌內徑	50mm（直徑）
導軌內距	根據現場實際情況	立柱間距	＜700mm

導軌材料、工藝表

導軌	鋁合金噴砂氧化	立柱	鋁合金噴砂氧化
導軌	或不銹鋼本色拋光	立柱	或不銹鋼本色拋光
	或不銹鋼本色拋光		或不銹鋼本色拋光

連接件	鋁合金噴砂氧化
連接件	或不銹鋼本色拋光
	或不銹鋼本色拋光

導軌主要配件表

配件名稱	型號、說明	產地	制造商

立柱	鋁合金	山東濟南	/
立柱連接片	鋁合金	山東濟南	/
連接套	鋁合金	山東濟南	/
極限限位開關	/	意大利	迪羅電器
停位接觸點	強磁王	浙江杭州	/
